Explorez les
Grottes de la Bâtie
en 3D
Découvrez le patrimoine souterrain du Bois de la Bâtie grâce aux technologies de numérisation 3D les plus avancées, réalisées par HKD Géomatique.
Numériser le patrimoine souterrain
Les grottes du Bois de la Bâtie, situées dans les falaises surplombant la jonction de l'Arve et du Rhône, constituent un patrimoine unique de Genève. Creusées au XIXe siècle, elles ont tour à tour servi de carrières, de caves à bière pour la Brasserie du Cardinal, et de champignonnières.
.jpg&w=3840&q=75)
HKD Géomatique : l'expertise au service du patrimoine
Fondée en 1989 et basée à Onex (Genève), HKD Géomatique SA est un bureau d'ingénieurs-géomètres officiels diplômés EPFL. Avec plus de 60 ans d'expérience cumulée dans la région lémanique, notre équipe maîtrise les technologies de numérisation 3D les plus avancées.
Pour ce projet exceptionnel, nous avons déployé notre arsenal technologique complet : scanner laser statique haute précision, système de cartographie mobile wearable et capture photogrammétrique pour le Gaussian Splatting.
Technologies de pointe
Quatre technologies complémentaires pour une numérisation complète, géoréférencée et multi-échelle des grottes.

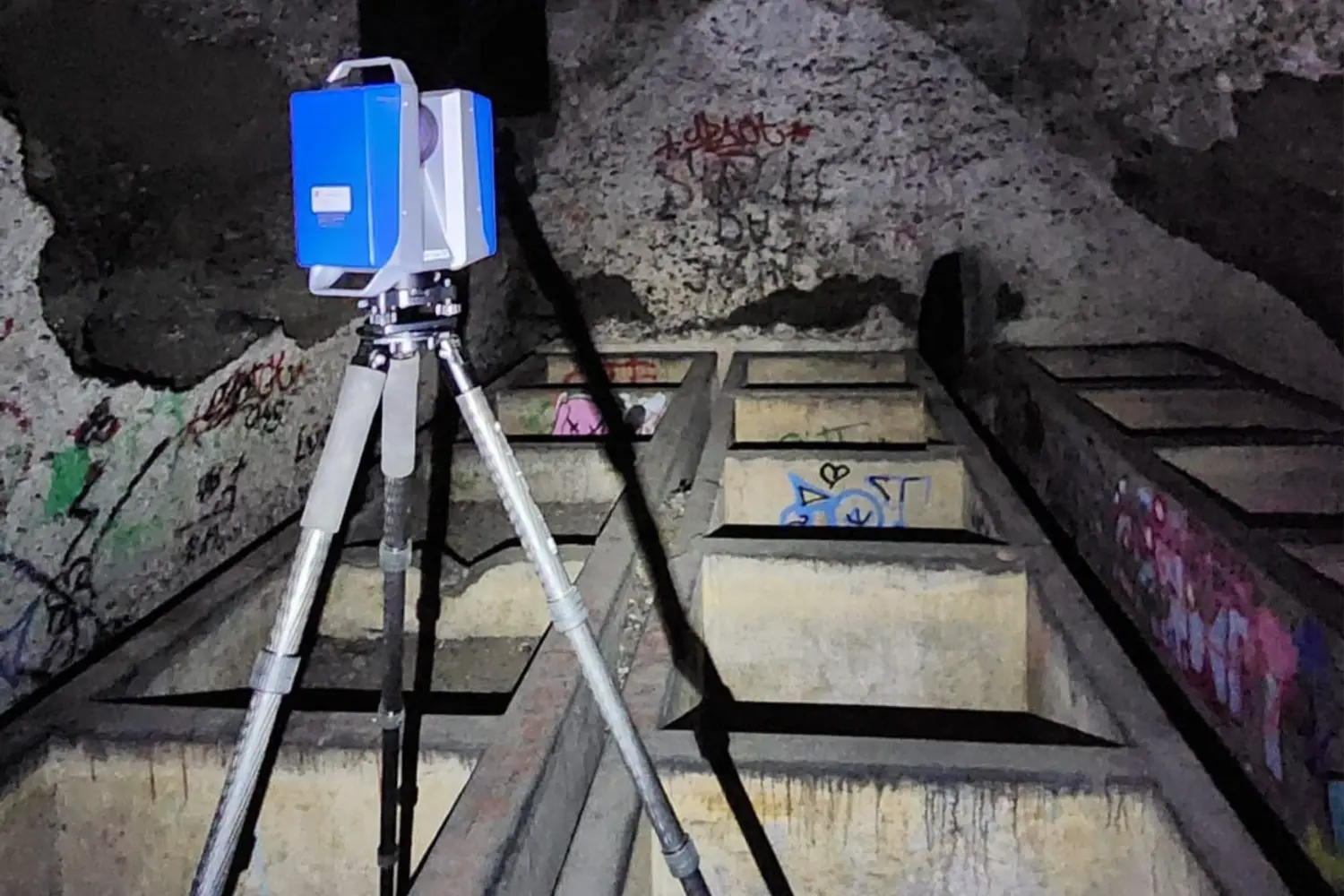

Scanner Laser Statique
Z+F IMAGER 5016
Scanner laser terrestre haute précision monté sur trépied. Portée de 365 m, plus d'un million de points par seconde et caméra HDR 80 MP intégrée. Idéal pour la numérisation détaillée des chambres et voûtes.

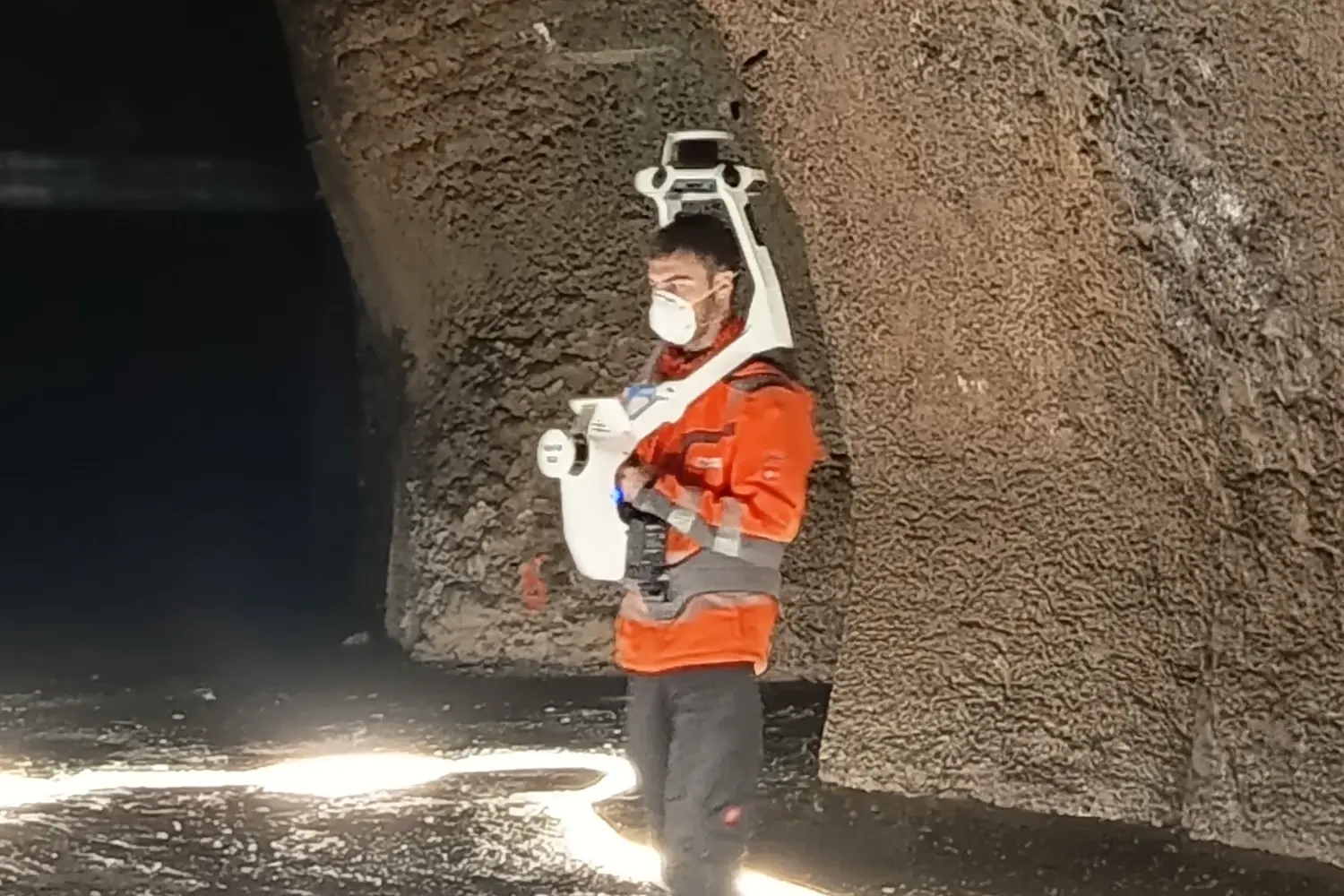

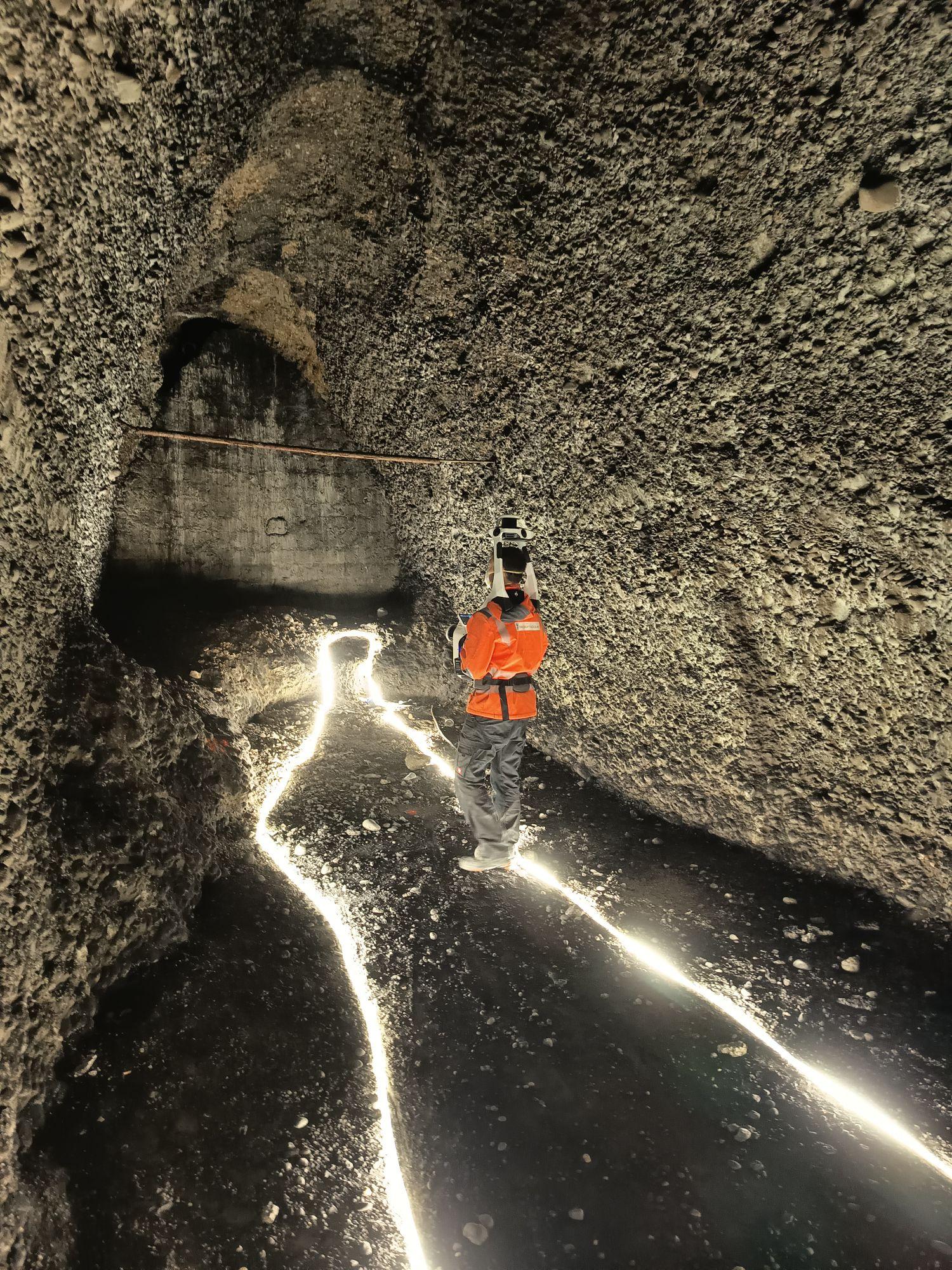

Scanner Mobile Wearable
NavVis VLX3
Système de cartographie mobile porté par l'opérateur. Double capteur LiDAR 32 couches, 1.2M points/sec, avec couverture panoramique 360°. L'opérateur marche à vitesse normale pendant le scan — idéal pour les galeries souterraines.

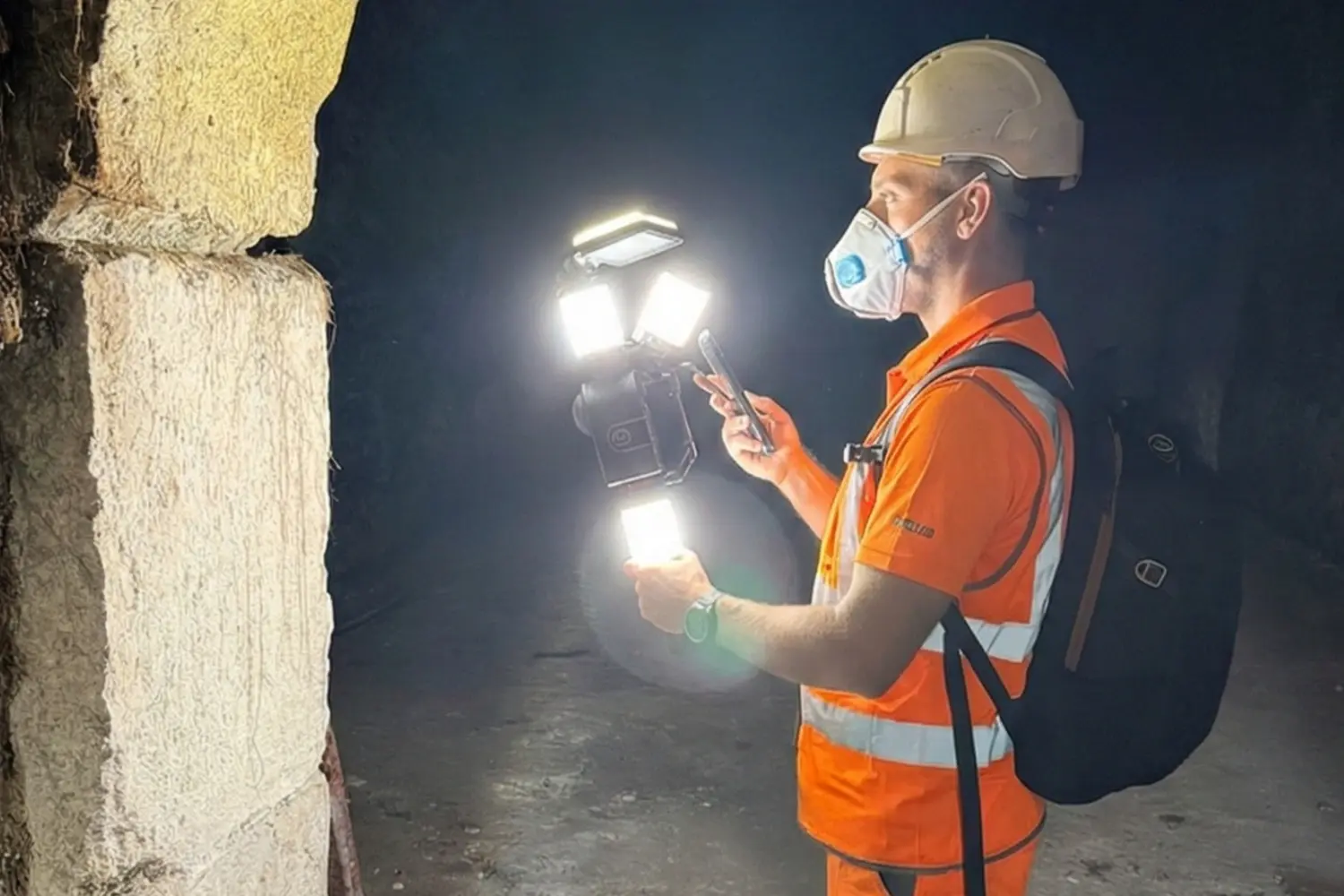

Capture Photogrammétrique
Portal Cam
Caméra spécialisée pour la capture photogrammétrique destinée au Gaussian Splatting. Permet de créer des rendus photoréalistes en 3D à partir de multiples prises de vue, avec des effets de lumière et de texture fidèles.

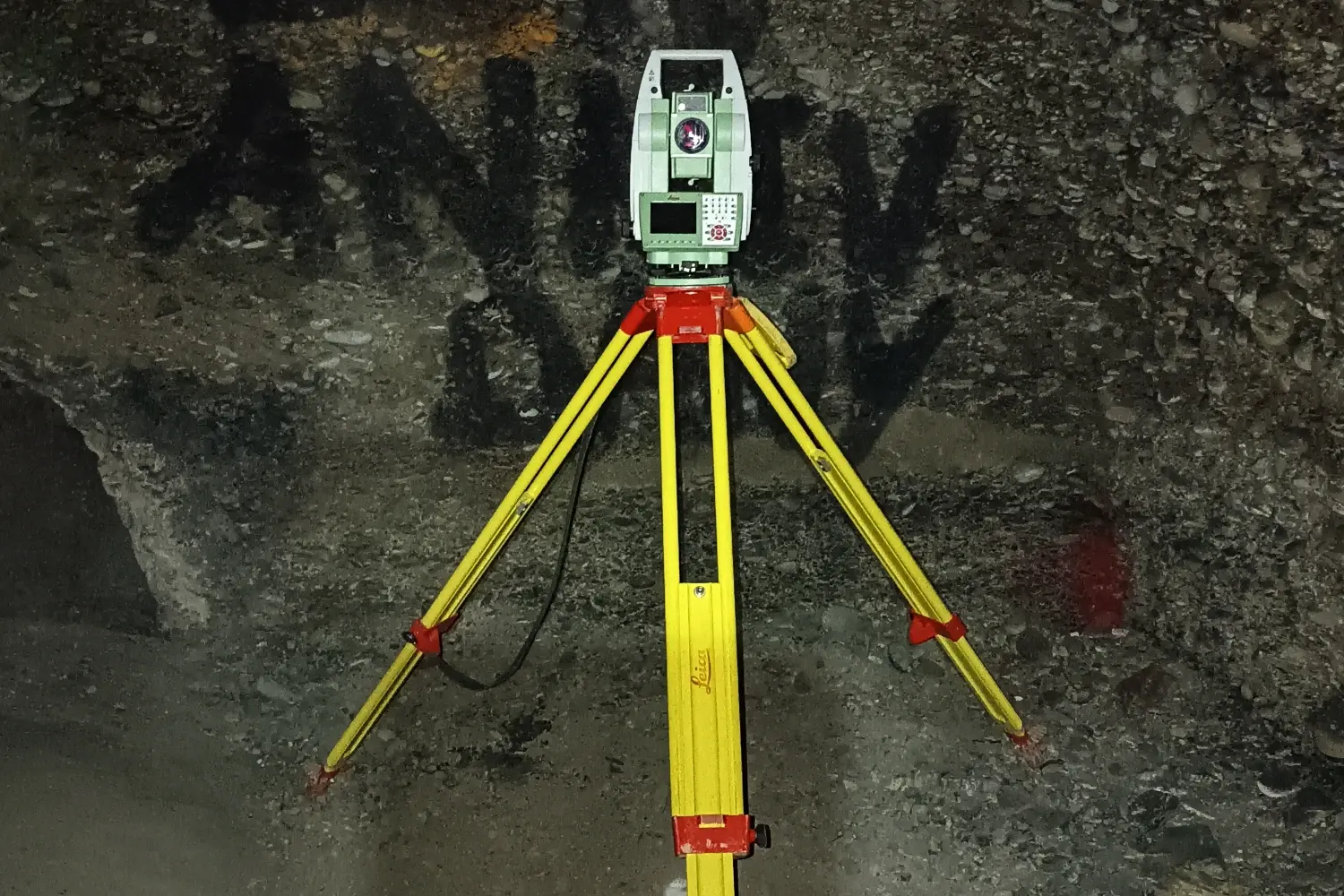

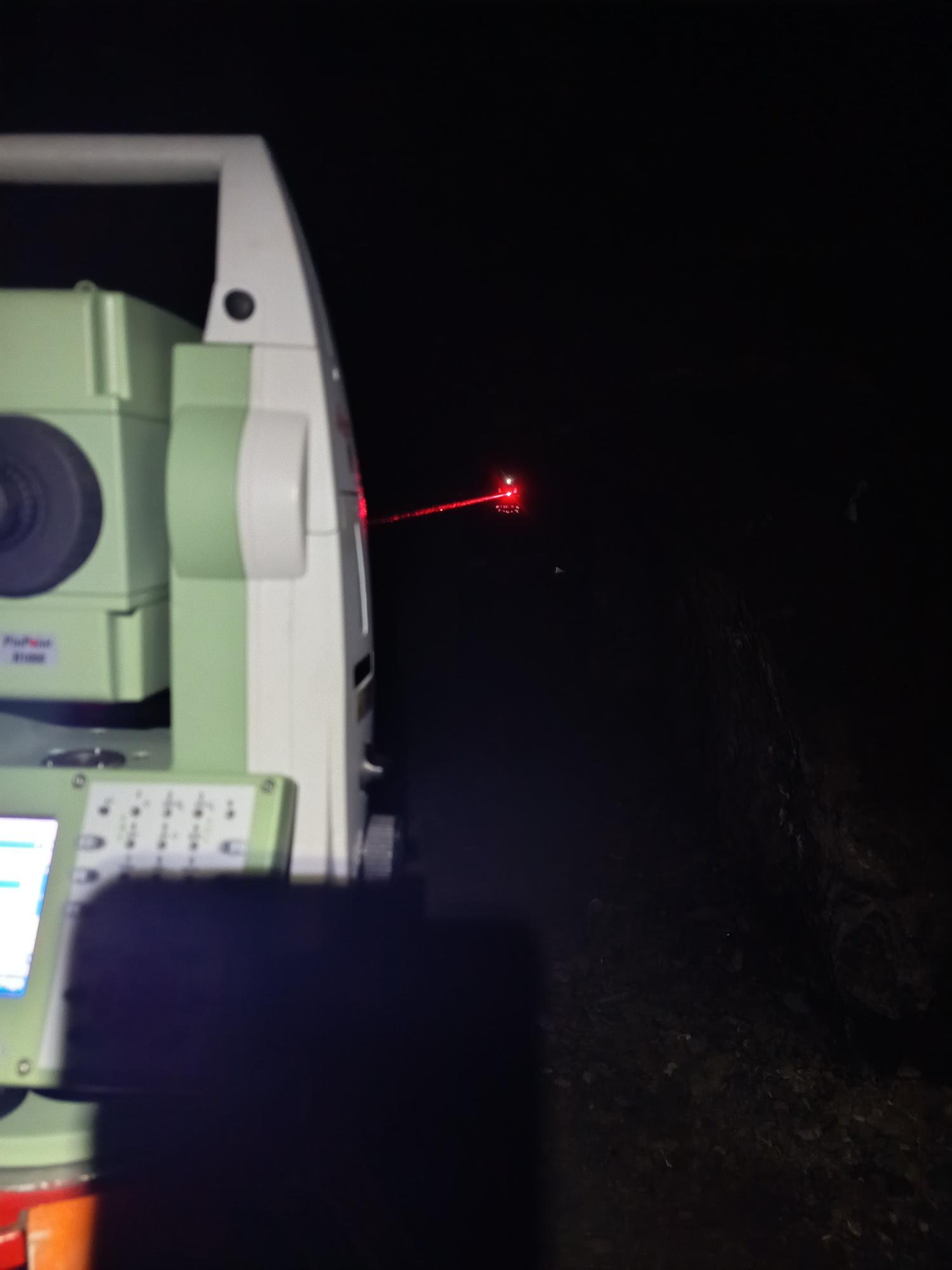

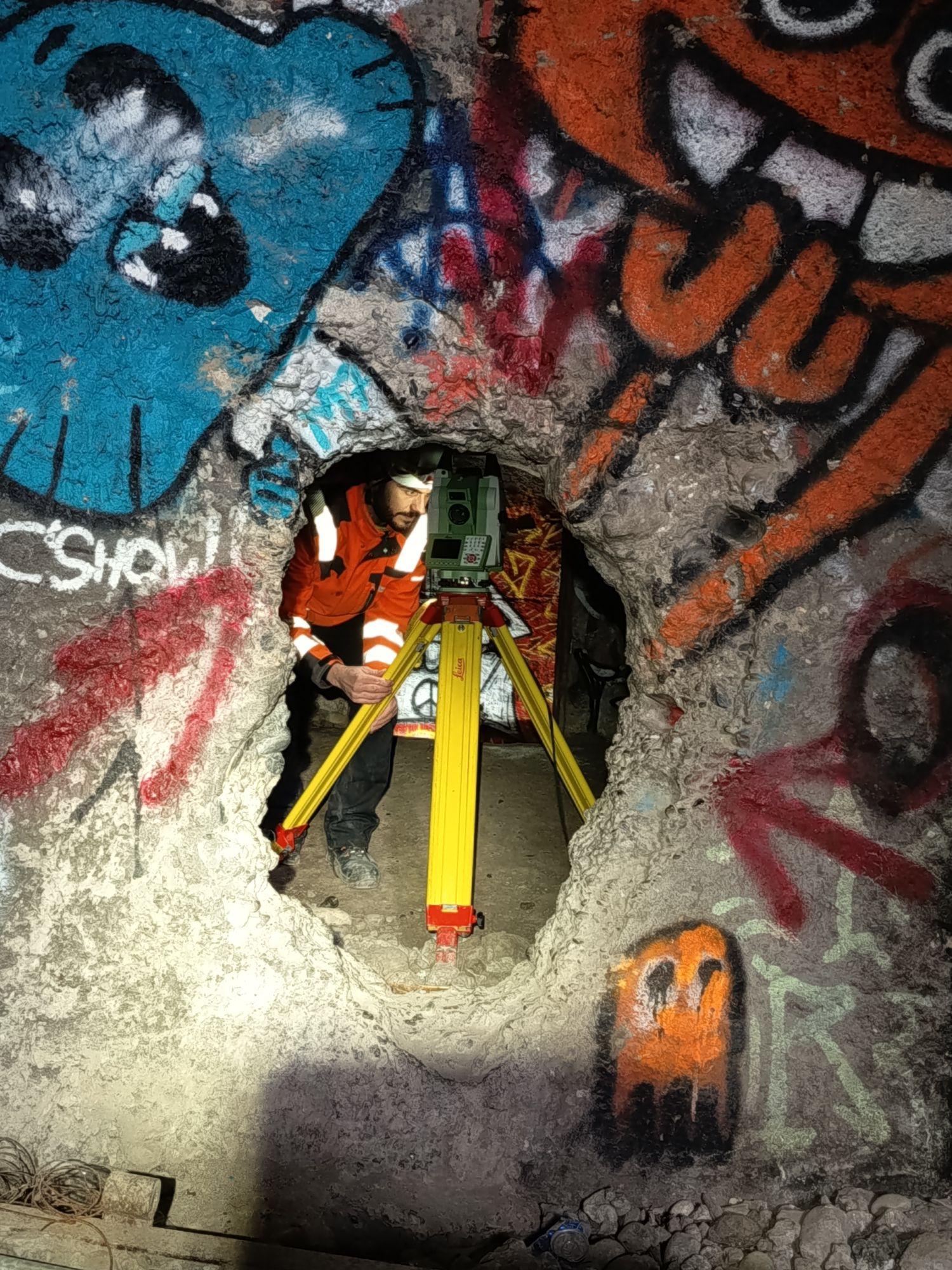

Station Totale
Leica TS16
Station totale robotisée de haute précision pour l'établissement de la polygonale et le géoréférencement des grottes. Mesure les cibles au millimètre près, assurant un rattachement rigoureux de chaque scan au système de coordonnées national.
Visitez les grottes en 3D
Deux modes de visualisation pour chaque grotte : le nuage de points / maillage 3D via Nira et le rendu photoréaliste Gaussian Splat via SuperSplat.

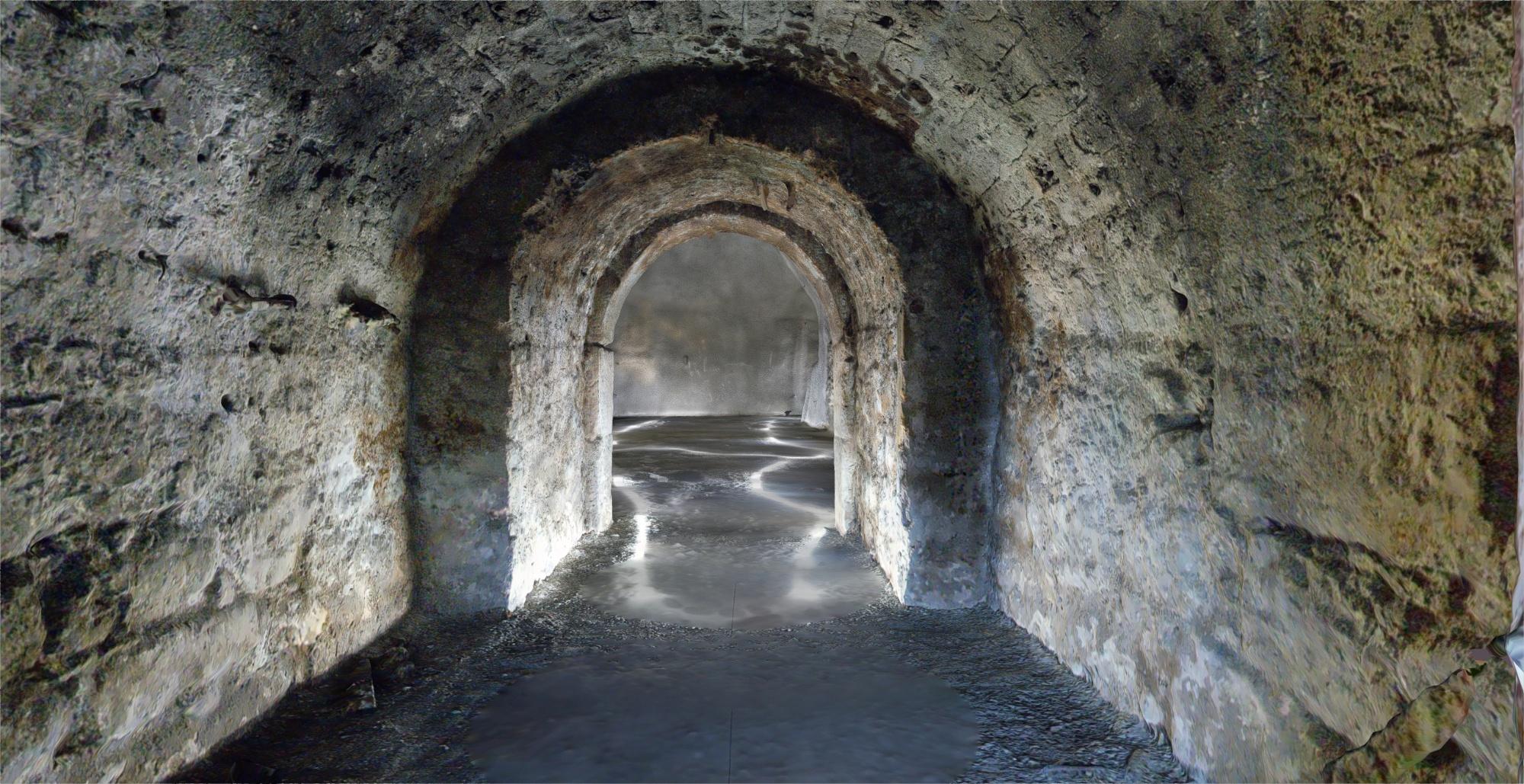

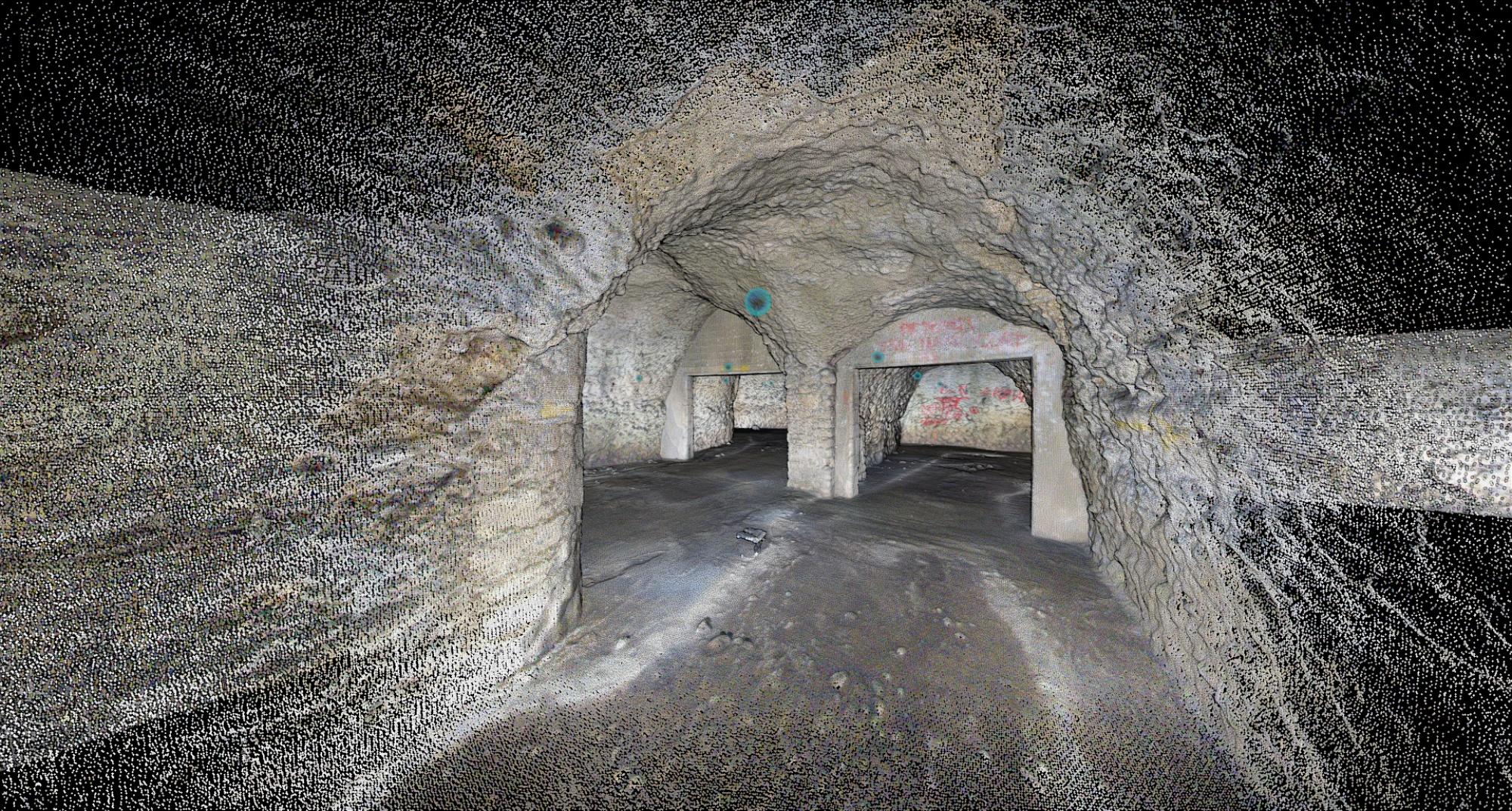

Grotte Saint-Georges
Rampe Saint-Georges, Bois de la Bâtie
Accessible depuis la Rampe Saint-Georges sur la falaise de la Bâtie, ces galeries ont été creusées au XIXe siècle puis utilisées pour la culture de champignons. Dans les années 80-90, elles ont accueilli des concerts clandestins underground. Un effondrement fin 2018 a rouvert l'accès au site.
Grotte la Tour
Bois de la Bâtie, Genève
Située dans le complexe du Bois de la Bâtie, la Grotte la Tour tire probablement son nom du Fort de la Bastie-Mellie, une fortification médiévale construite en 1318. Ses galeries témoignent de l'exploitation historique des falaises de moraine glaciaire.
Grotte Cardinal
Bois de la Bâtie, Genève
Scan en cours de traitement
Bientôt disponible
Excavées dans la première moitié du XIXe siècle comme gravières, ces grottes ont servi de caves de stockage pour la Brasserie du Cardinal à partir de 1877. Des cuves en béton y ont été installées en 1890, avant que les cavités soient reconverties en champignonnières de 1938 à 1982.

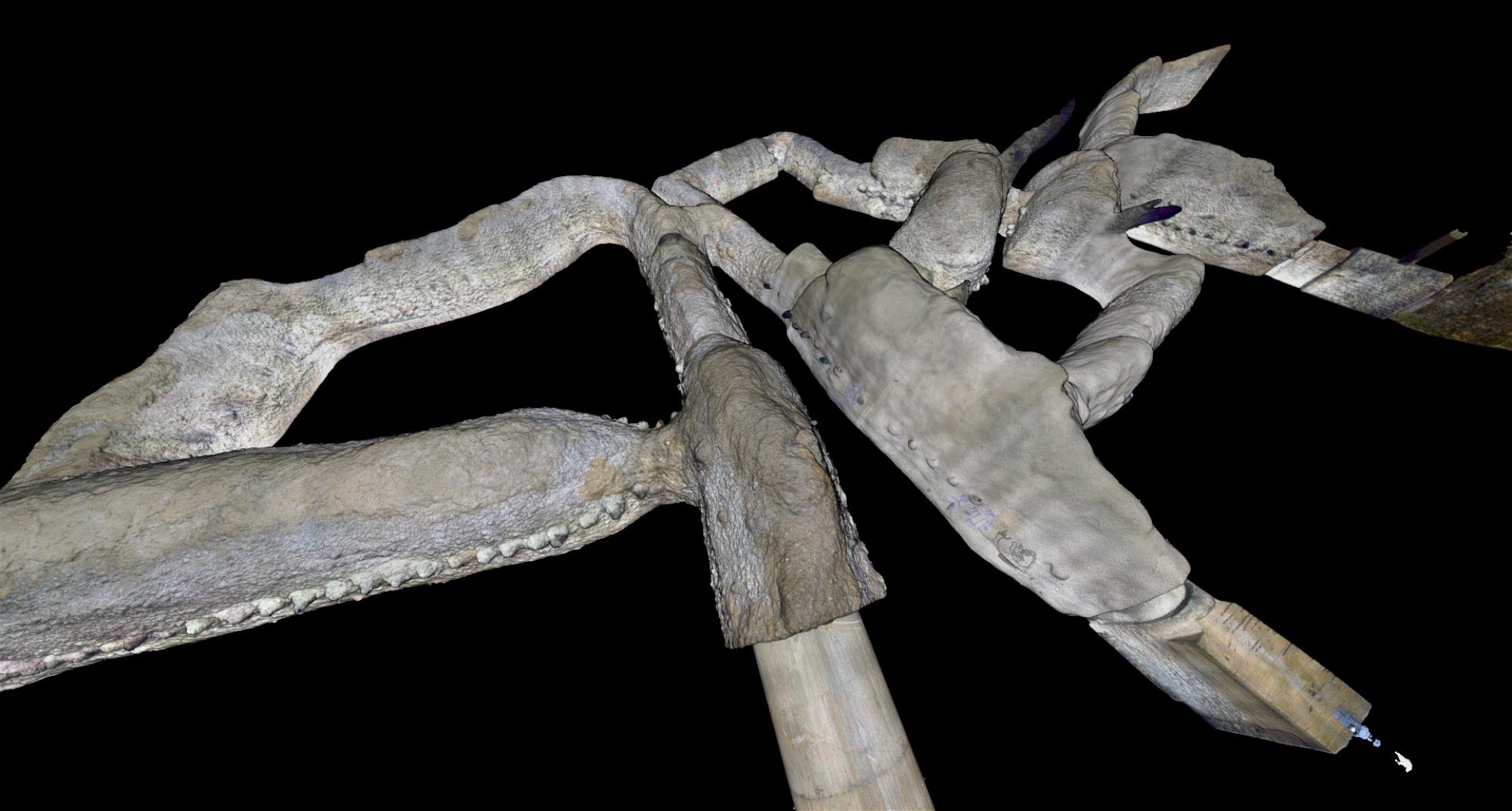

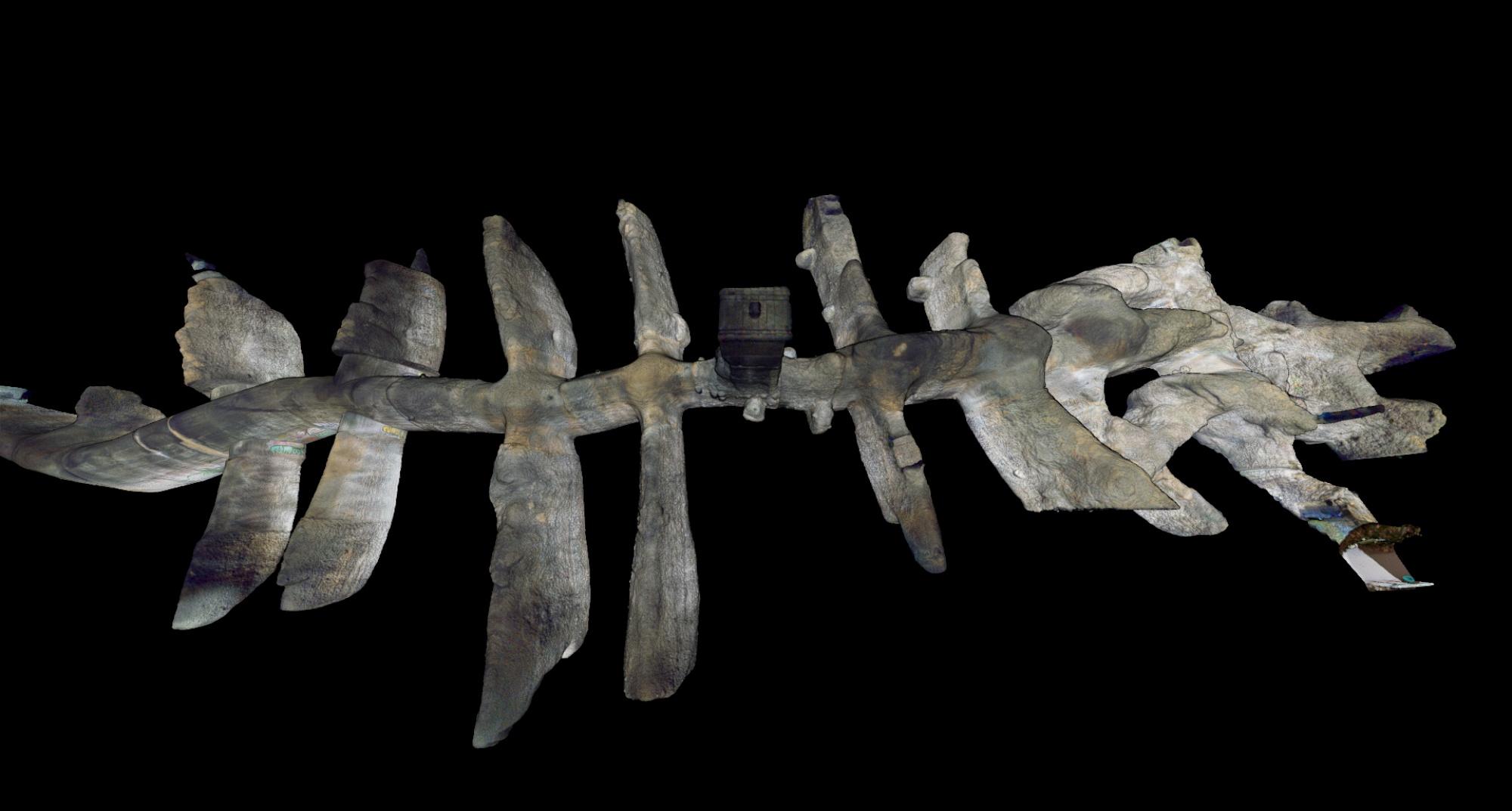

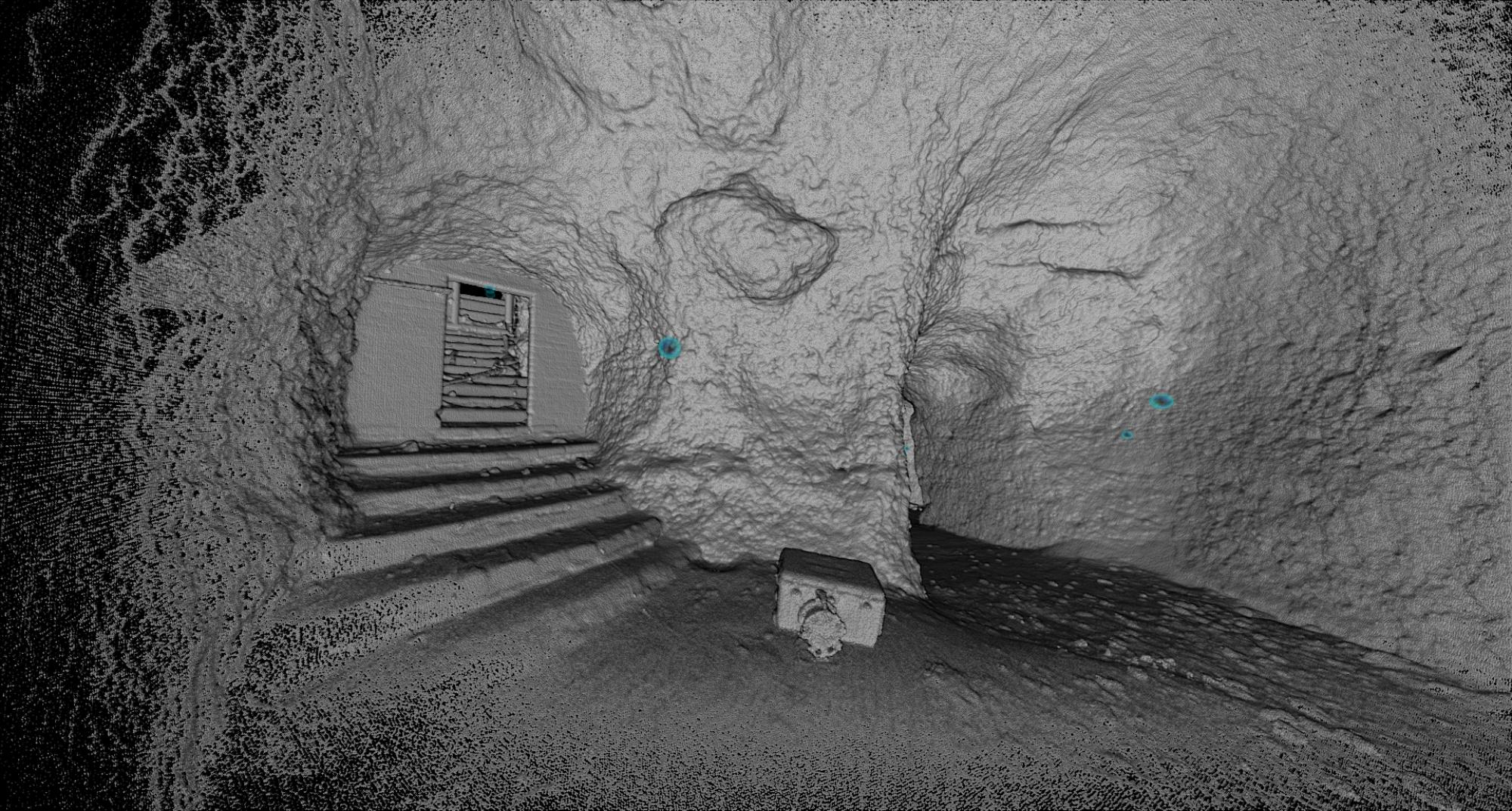

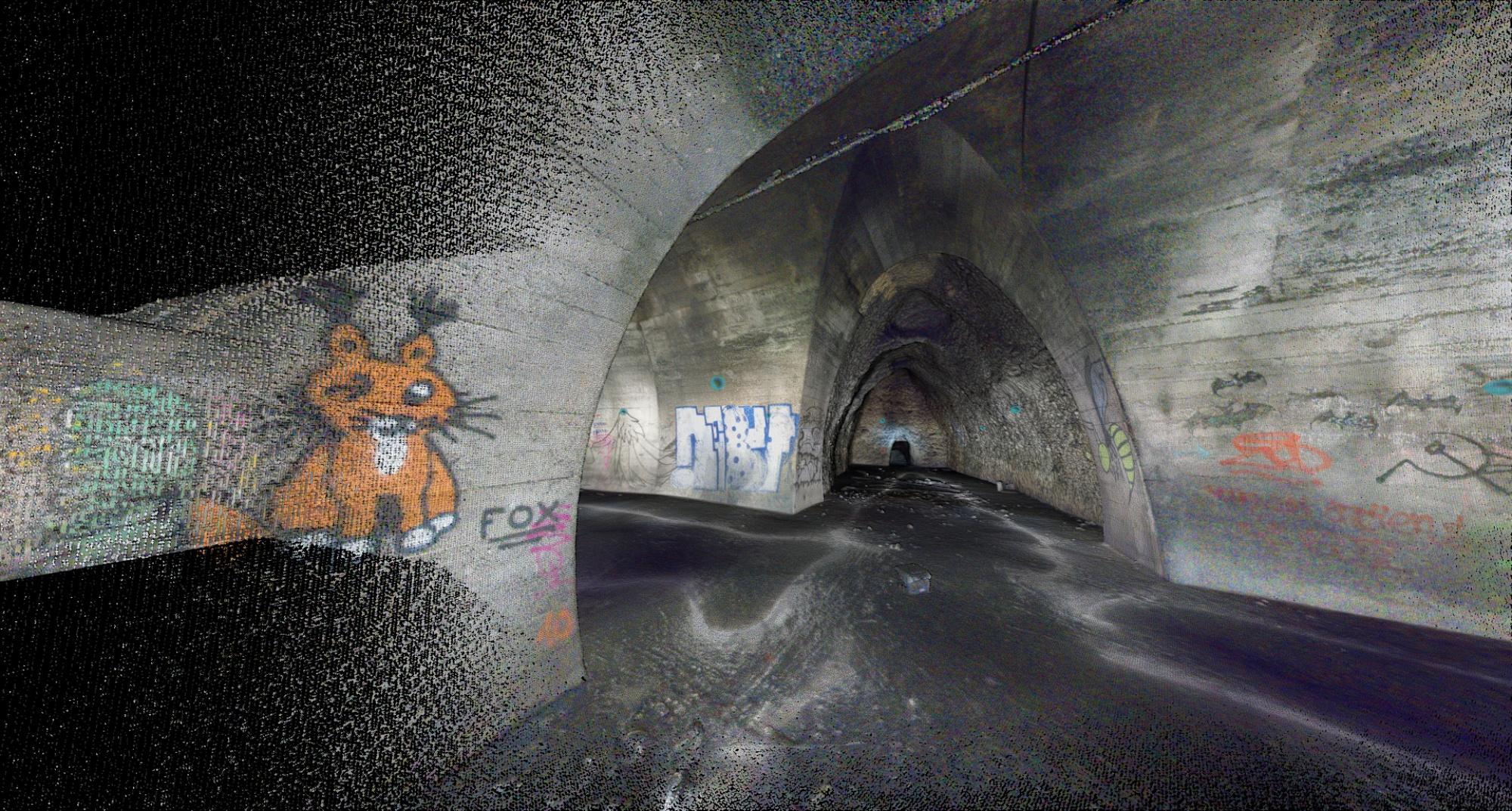

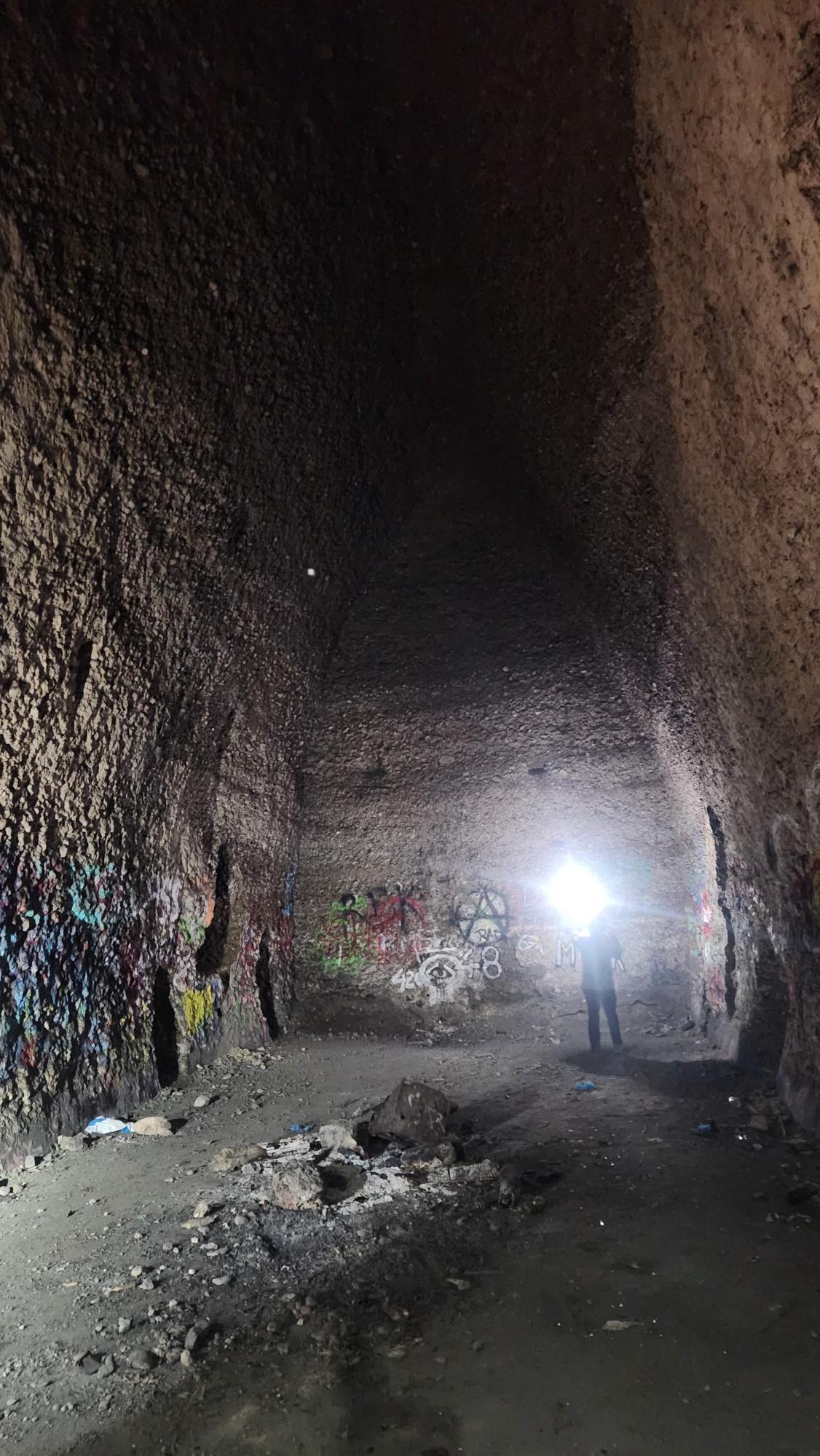

Sur le terrain & en nuage de points
Du terrain au numérique : découvrez le processus de numérisation et les résultats obtenus.
.jpg&w=3840&q=75)
Terrain3D.jpg&w=3840&q=75)
Terrain
3D
Terrain.jpg&w=3840&q=75)
3D
Terrain.jpg&w=3840&q=75)
3D.jpg&w=3840&q=75)
Terrain.jpg&w=3840&q=75)
3D
Terrain.jpg&w=3840&q=75)
3D
